Name: 캐리어 냉동기 (터보·스크류·스크롤·히트펌프)
Brand: 캐리어

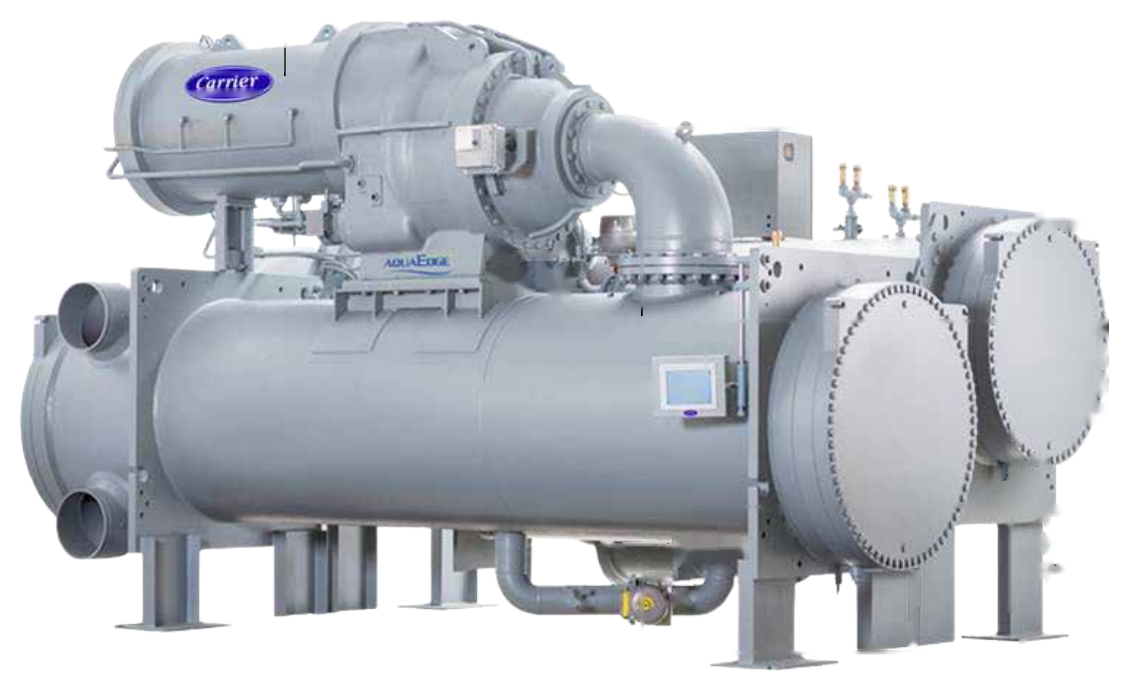

2단 압축 터보 냉동기

고효율 2단 압축기

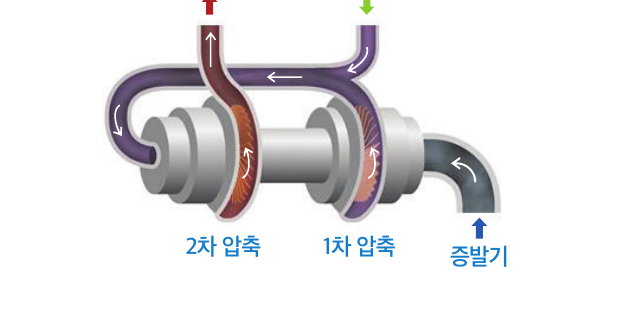

◆ 2단 압축 임펠러

이코노마이저를 장착한 2단 압축 시스템을 적용하여 1단 압축 시스템보다 냉방 용량을 향상시켜 제품 효율이 증가하였으며 저온 또는 대온도차 현장에서도 안정적인 운전이 가능합니다.

◆ 베인 없는 디퓨저

캐리어 2단 압축 터보 냉동기는 베인이 없는 디퓨저를 사용하여 넓은 범위에서 안정적인 운전이 가능하며, 전산 유체 해석 프로그램(CFD)를 통해 가장 이상적인 설계를 하였습니다.

◆ 가변형 가이드 베인

부하량에 따라 가이드 베인의 개방율을 제어하여 10~100%의 넓은 부하 범위의 운전이 가능하며 최적의 부분 부하 효율을 가집니다.

◆ 일체형 변속장치

일체형 변속장치를 사용하여 얼라이먼트 작업을 최소화하였으며, 현장 요구 사양에 따라 기어를 변경하여 안전성과 경제성을 만족하는 최적의 냉동기를 제공합니다.

터보 냉동기 제품규격 - 19XR

◆ R-134a, 냉수출구온도 7℃ 기준

19XR (020-A7 ~ 100-A7)

구분			19XR
구분			020-A7	030-A7	040-A7	050-A7	060-A7	070-A7	080-A7	090-A7	100-A7
일반	냉동 능력	USRT	200	300	400	500	600	700	800	900	1,000
일반	냉동 능력	kW	703	1,055	1,407	1,758	2,110	2,461	2,813	3,165	3,516

19XR (110-A7 ~ 180-A7)

구분			19XR
구분			110-A7	120-A7	130-A7	140-A7	150-A7	160-A7	170-A7	180-A7
일반	냉동 능력	USRT	1,100	1,200	1,300	1,400	1,500	1,600	1,700	1,800
일반	냉동 능력	kW	3,868	4,220	4,571	4,923	5,274	5,626	5,978	6,329

19XR (190-A7 ~ 250-A7)

구분			19XR
구분			190-A7	200-A7	210-A7	220-A7	230-A7	240-A7	250-A7
일반	냉동 능력	USRT	1,900	2,000	2,100	2,200	2,300	2,400	2,500
일반	냉동 능력	kW	6,681	7,033	7,384	7,736	8,087	8,439	8,791

19XR (260-A7 ~ 310-A7)

구분			19XR
구분			260-A7	270-A7	280-A7	290-A7	300-A7	310-A7
일반	냉동 능력	USRT	2,600	2,700	2,800	2,900	3,000	3,100
일반	냉동 능력	kW	9,142	9,494	9,846	10,197	10,549	10,900

19XR / 19XRV 차이점

Carrier 19XR과 19XRV 냉동기의 가장 큰 차이는 압축기 제어 방식과 효율성입니다.
19XR은 기본적인 원심식 압축기를 사용하며 단·이단 압축 옵션을 제공하는 반면, 19XRV는 가변속(VFD) 제어가 가능한 원심식 압축기를 탑재해 부분 부하 효율(IPLV)이 더 높고 에너지 절감 효과가 큽니다.

카탈로그 다운로드

19XR 터보냉동기의 상세 사양을 확인하세요.

📄 19XR 카탈로그 (PDF) 📄 전체 카탈로그 (PDF) 📄 시스템 종합 카탈로그 (PDF)

2단 압축 터보 냉동기

고효율 2단 압축기

◆ 2단 압축 임펠러

◆ 베인 없는 디퓨저

◆ 가변형 가이드 베인

부하량에 따라 가이드 베인의 개방율을 제어하여 10~100%의 넓은 부하 범위의 운전이 가능하며 최적의 부분 부하 효율을 가집니다.

◆ 일체형 변속장치

인버터 터보 냉동기 제품규격 - 19XRV

◆ R-134a, 냉수출구온도 7℃ 기준

19XRV (020-A7 ~ 080-A7)

구분			19XRV
구분			020-A7	030-A7	040-A7	050-A7	060-A7	070-A7	080-A7
일반	냉동 능력	USRT	200	300	400	500	600	700	800
일반	냉동 능력	kW	703	1,055	1,407	1,758	2,110	2,461	2,813

19XRV (090-A7 ~ 140-A7)

구분			19XRV
구분			090-A7	100-A7	110-A7	120-A7	130-A7	140-A7
일반	냉동 능력	USRT	900	1,000	1,100	1,200	1,300	1,400
일반	냉동 능력	kW	3,165	3,516	3,868	4,220	4,571	4,923

19XRV (150-A7 ~ 200-A7)

구분			19XRV
구분			150-A7	160-A7	170-A7	180-A7	190-A7	200-A7
일반	냉동 능력	USRT	1,500	1,600	1,700	1,800	1,900	2,000
일반	냉동 능력	kW	5,274	5,626	5,978	6,329	6,681	7,033

19XRV (210-A7 ~ 260-A7)

구분			19XRV
구분			210-A7	220-A7	230-A7	240-A7	250-A7	260-A7
일반	냉동 능력	USRT	2,100	2,200	2,300	2,400	2,500	2,600
일반	냉동 능력	kW	7,384	7,736	8,087	8,439	8,791	9,142

19XR / 19XRV 차이점

카탈로그 다운로드

19XRV 터보냉동기의 상세 사양을 확인하세요.

📄 19XRV 카탈로그 (PDF) 📄 전체 카탈로그 (PDF) 📄 시스템 종합 카탈로그 (PDF)

특장점

1. 성능

전부하 및 부분부하 운전 시에 낮은 에너지 소비
A1 안전등급인 R-1233zd(E) 신 냉매 적용
독립 가이드 베인 제어에 의한 Back to Back 2단 압축 운전
냉매윤활 세라믹 베어링
하이브리드 적하식 증발기
초승달 모양의 이코노마이저
터치스크린 사용자 컨트롤러
캐리어 CCN 통신 링크와 호환

2. 신뢰성

ASME에 의한 열교환기
분해할 필요없는 2단 350~800RT 압축기
반밀폐형 압축기와 모터
시운전 전에 자동제어 시험 가능
완전 밀폐식, 공냉식, 비환기식 VFD

3. 유지보수관리

진단 기능, 문제 해결 및 사전 설정된 경보에 대한 수정 조치 권장 사항이 포함된 암호로 보호된 광범위한 서비스 메뉴
알람 및 경고 파일은 메모리에 최근 25개의 날짜가 포함된 메시지 유지
비휘발성 메모리로 Configuration data 백업
각 워터 노즐에 서미스터형 온도 센서 장착
서비스 유지보수 계약 가능

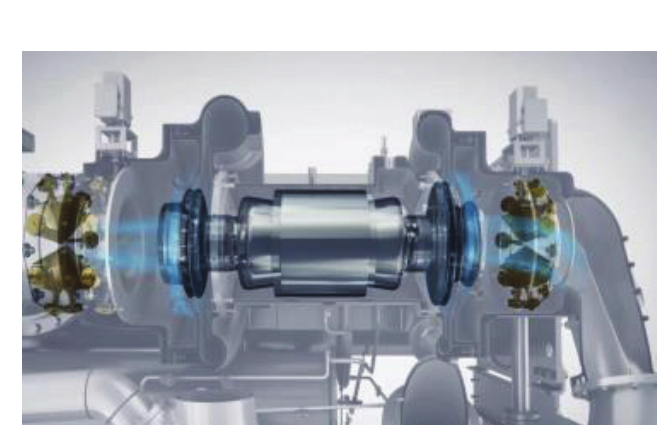

원심식 압축기 (Centrifugal Compressor)

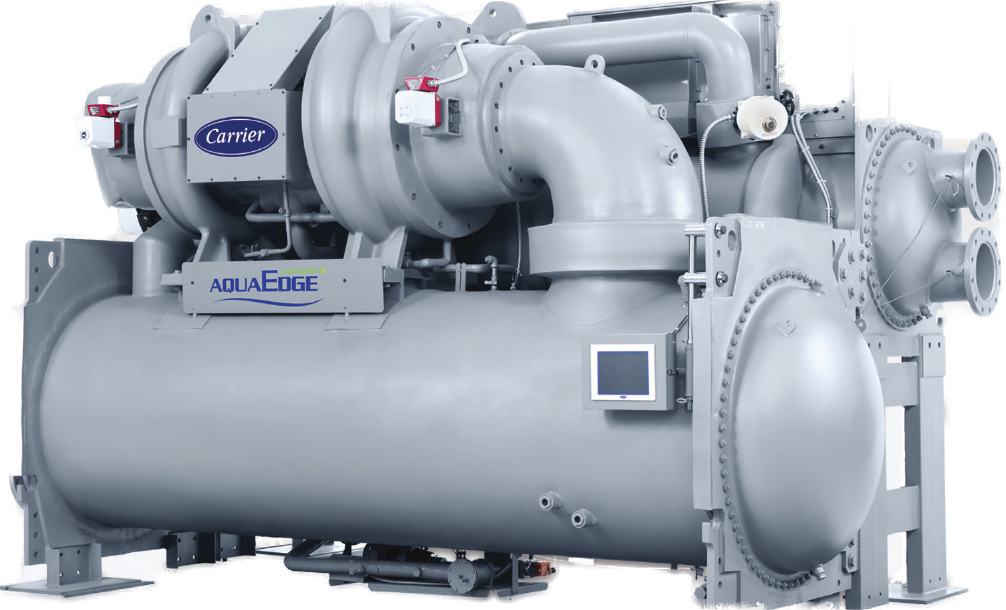

19DV 인버터 터보 냉동기는 Back to Back 2단 압축으로 설계되어 베어링에 가해지는 부하를 감소시킴으로써 냉동기 수명을 증대시킵니다. 특히 세라믹 베어링은 강력한 재질 특성으로 인한 반영구적 수명을 가지며, 기존 베어링의 오일 윤활 개념을 탈피한 냉매 윤활 방식을 채택하여 기존 오일 윤활 방식보다 유지보수가 간편합니다.

심플한 미케니컬 설계

저속 회전수
직결 구동 모터
냉매 윤활 세라믹 베어링
넓은 운전 범위

2단 압축 높은 리프트
Back to Back 양방향 균형 설계
시스템 변화에 빠르게 대응
신 냉매 R-1233zd(E) 적용

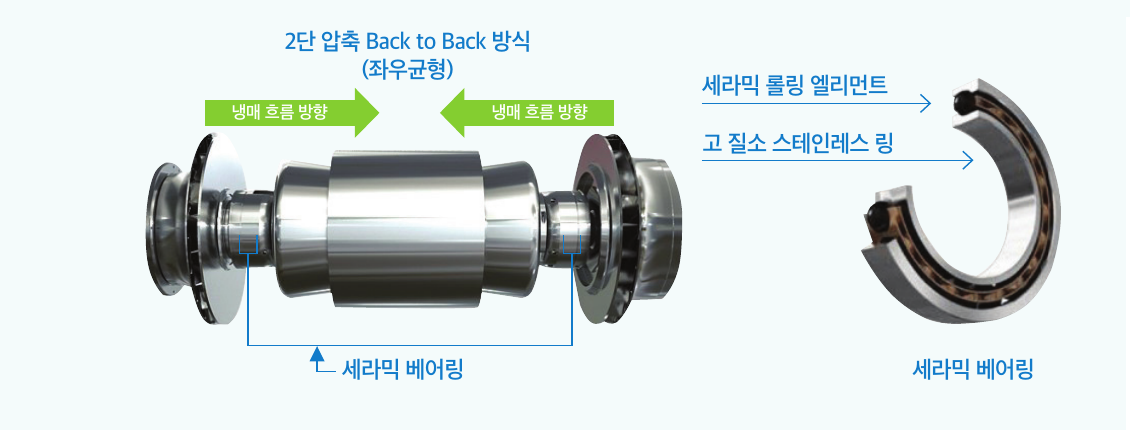

캐리어 19DV 냉동기

냉매를 압축할 때 양방향으로 베어링에 부하가 가해지므로 서로 상쇄되어 균형을 유지합니다. 세라믹 베어링은 우주 왕복선을 포함하여 고성능 산업에 사용되며 낮은 마찰계수를 가지므로 수명이 길고 손실을 최소화합니다. 또한 자연 절연되며 오일 관리 시스템(냉매 펌프)이 필요하지 않습니다.

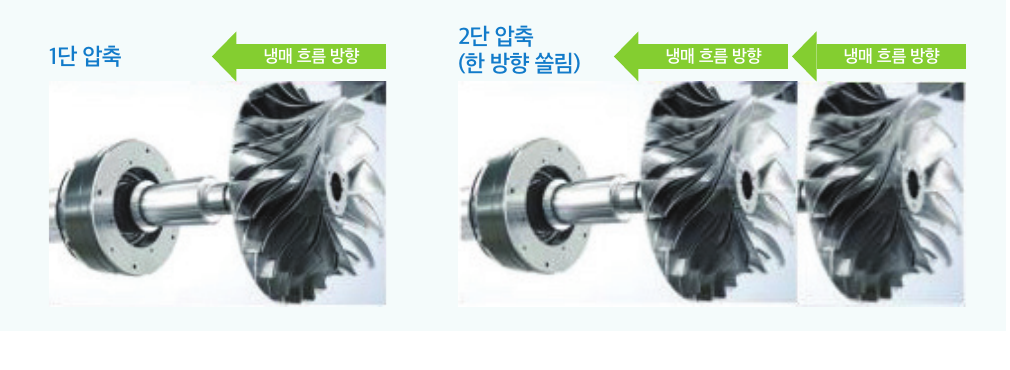

타사 냉동기

일반적인 2단 압축 방식의 냉동기는 냉매를 압축할 때 한 방향으로 베어링에 부하가 가해지므로 불균형이 발생하여 수명을 단축합니다.

냉동기 사양표 (Cooling, Free Cooling)

Cooling

제품 모델 (호칭)	19DV-040-B7	19DV-045-B7	19DV-050-B7	19DV-055-B7	19DV-060-B7	19DV-065-B7	19DV-070-B7	19DV-075-B7	19DV-080-B7
냉동능력 (RT)	400	450	500	550	600	650	700	750	800

Free Cooling

프리 쿨링 제품 모델 (호칭)	19DV-040-B7-F	19DV-045-B7-F	19DV-050-B7-F	19DV-055-B7-F	19DV-060-B7-F	19DV-065-B7-F	19DV-070-B7-F	19DV-075-B7-F	19DV-080-B7-F
프리 쿨링 냉동능력 (RT)	240	247	250	247	240	227	245	225	240

히트 리커버리 사양표 (Heat Recovery)

냉난방 동시 운전 (히트 리커버리 운전)

제품 모델 (호칭)		19DV-040-B7-H	19DV-045-B7-H	19DV-050-B7-H	19DV-055-B7-H	19DV-060-B7-H	19DV-065-B7-H	19DV-070-B7-H	19DV-075-B7-H
냉수측 : 히트 리커버리 냉동능력	(RT)	400	450	500	550	600	650	700	750
온수측 : 히트 리커버리 난방능력	(kW)	1,748	1,948	2,147	2,352	2,530	2,710	2,894	3,072
히트 리커버리 냉난방 소비전력	(kW)	341	365	389	417	420	424	432	435
히트 리커버리 냉난방 효율	(kW/kW)	9.25	9.67	10.04	10.27	11.04	11.79	12.40	13.13
냉수 입/출구 온도	(℃)	14 / 9	14 / 9	14 / 9	14 / 9	14 / 9	14 / 9	14 / 9	14 / 9
냉수 유량	(LPM)	4,033	4,537	5,041	5,545	6,048	6,552	7,056	7,560
온수 (입)/출구 온도	(℃)	(44.6) / 50	(44.6) / 50	(44.7) / 50	(44.7) / 50	(42.8) / 48	(40.8) / 46	(38.9) / 44	(37.0) / 42
온수 유량 (냉각수 유량)	(LPM)	4,692	5,260	5,840	6,426	7,008	7,608	8,196	8,808

카탈로그 다운로드

19DV 터보냉동기의 상세 사양을 확인하세요.

📄 19DV 카탈로그 (PDF) 📄 전체 카탈로그 (PDF) 📄 시스템 종합 카탈로그 (PDF)

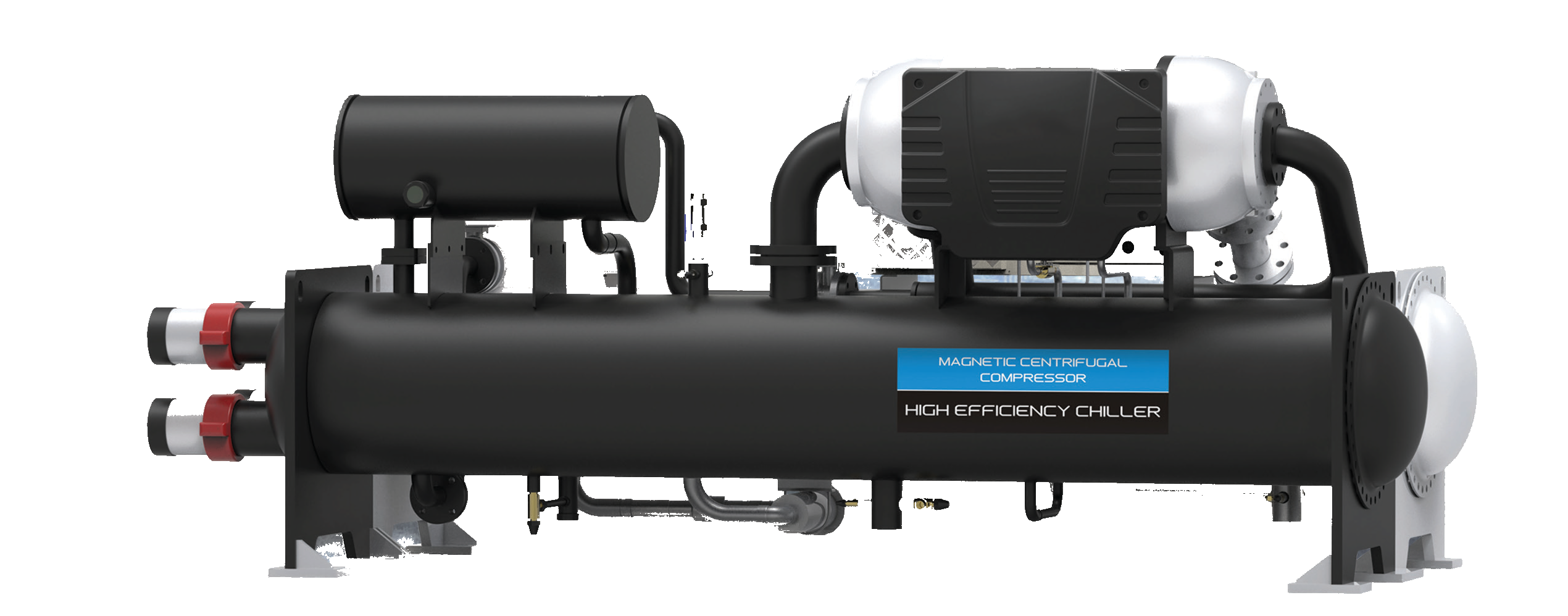

CCWG MAGBOOST 무급유 마그네틱 터보 냉동기

특장점

항목	설명
오일 프리 및 고효율	전부하 운전에서 더욱 효율을 좋게 하는 에어로다이나믹 설계, 부분 부하조건에서 더욱 효율을 높게 하고 최대 IPLV 11.29까지 가능하게 하는 마찰 손실이 발생하지 않는 마그네틱 베어링, 전 모델 AHRI 인증 획득
안정성과 신뢰성	자가 생성 제어모드의 이중 안전장치 + 다양하게 발생하는 혹독한 상황에서 안전하게 동작할 수 있도록 하는 보조 베어링
넓은 운전 범위	최적의 효율을 위한 운전범위의 극대화, 10%까지의 부분 부하운전
친환경	백투백(back-to-back) 2단 압축 + 70dB(A)까지 운전 소음을 감소시킨 소음 감소 구조, 완전 적하식 증발 기술로 인한 냉매 충전량 감소
비용 절감	오일 필름에 의한 효율 저하를 피하고, 전기 사용량 절약으로 인한 오일 프리 윤활에 따른 내용연수 향상; 오일과 오일필터 교체가 필요치 않음에 따른 유지보수 비용 절감

AHRI 인증

증기 압축사이클 인증 프로그램을 사용한 AHRI 수냉식과 히트펌프 패키지에 관하여 인증되어 있으며, AHRI Standard 550/590(I-P)와 AHRI Standard 551/591(SI)에 근거함. 인증된 제품 모델은 www.ahridirectory.org AHRI 디렉토리에서 찾아볼 수 있음.

용량 사양

CCWG 170EV ~ 450EV

Model (CCWG***)		CCWG
Model (CCWG***)		170EV	200EV	230EV	250EV	350EV	400EV	450EV
용량	RT	170.0	200.0	230.0	250.0	350.0	400.0	450.0
용량	kW	597.7	703.2	808.7	879.0	1,230.6	1,406.4	1,582.2

CCWG 500EV ~ 750EV

Model (CCWG***)		CCWG
Model (CCWG***)		500EV	550EV	600EV	650EV	700EV	750EV
용량	RT	500.0	550.0	600.0	650.0	700.0	750.0
용량	kW	1,758.0	1,933.8	2,109.6	2,285.4	2,461.2	2,637.0

카탈로그 다운로드

무급유 마그네틱터보냉동기의 상세 사양을 확인하세요.

📄 무급유 마그네틱터보냉동기 카탈로그 (PDF) 📄 전체 카탈로그 (PDF) 📄 시스템 종합 카탈로그 (PDF)

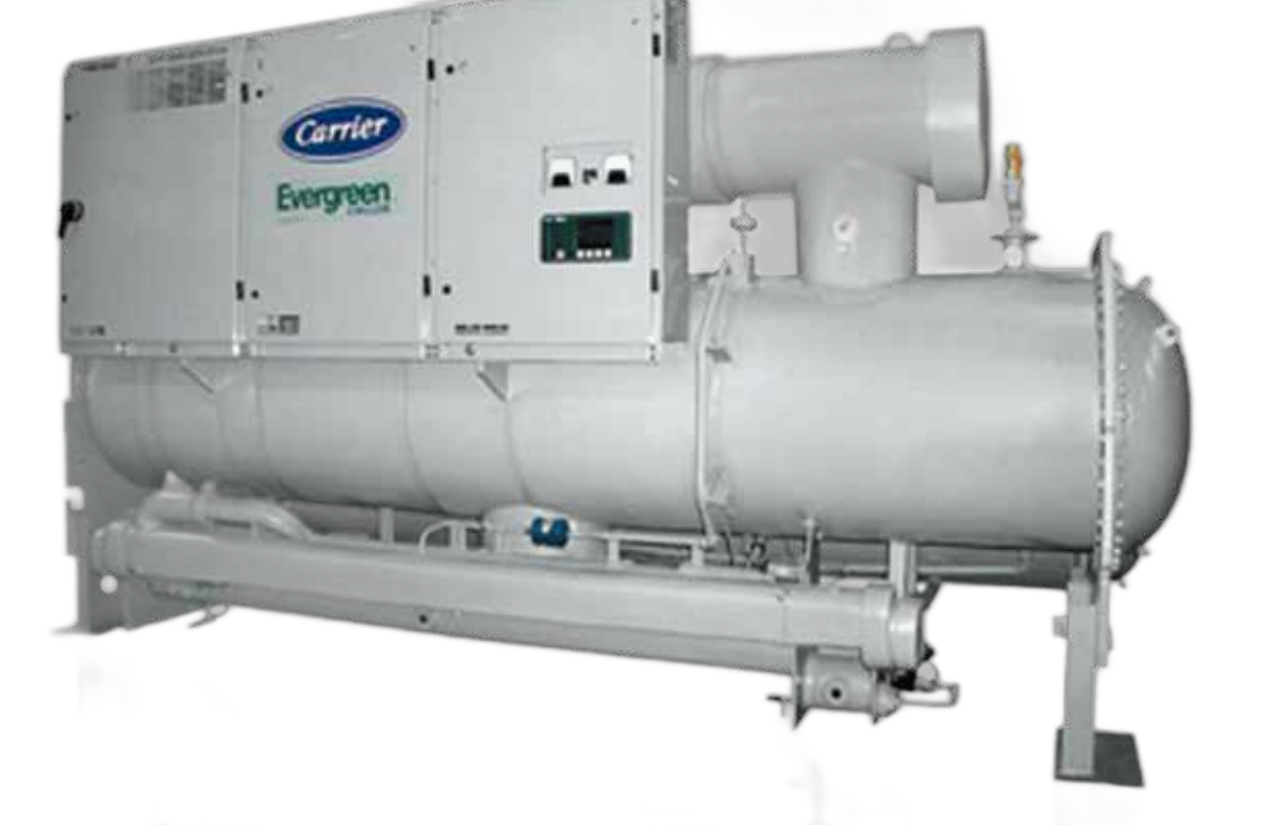

23XRV 인버터 스크류 냉동기 특징

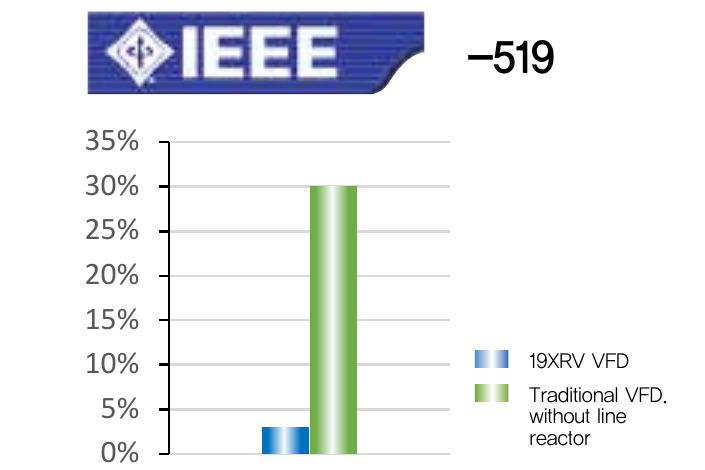

◆ 최신 VFD 기술 적용 · IEEE-519 만족

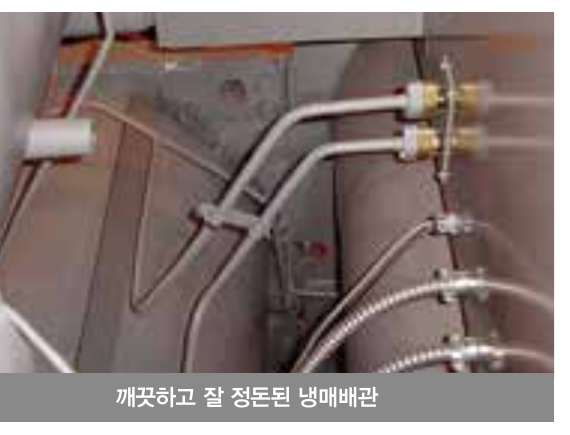

◆ 냉매냉각 방식의 VFD

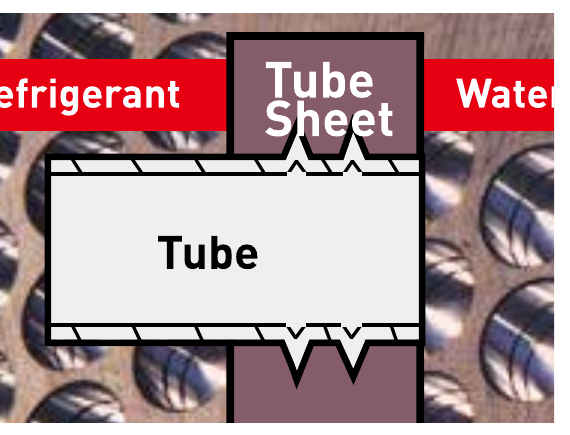

◆ 고 기밀유지를 위한 열교환기 설계

◆ 냉동기의 성능을 보증하는 AHRI 인증

23XRV 제품규격

◆ R-134a, 냉수출구온도 5℃ 기준

구분		단위	23XRV
구분		단위	017-A5	020-A5	025-A5	030-A5	035-A5	040-A5	045-A5	047-A5
일반	냉동 능력	USRT	175	200	250	300	350	400	450	475
일반	냉동 능력	kW	615	703	879	1,055	1,231	1,407	1,582	1,670

◆ R-134a, 냉수출구온도 7℃ 기준

구분		단위	23XRV
구분		단위	017-A7	020-A7	025-A7	030-A7	035-A7	040-A7	045-A7	050-A7
일반	냉동 능력	USRT	175	200	250	300	350	400	450	500
일반	냉동 능력	kW	615	703	879	1,055	1,231	1,407	1,582	1,758

카탈로그 다운로드

23XRV 인버터 스크류 냉동기의 상세 사양을 확인하세요.

📄 수냉식 인버터 스크류 냉동기(23XRV) 제품규격 📄 전체 카탈로그 (PDF) 📄 시스템 종합 카탈로그 (PDF)

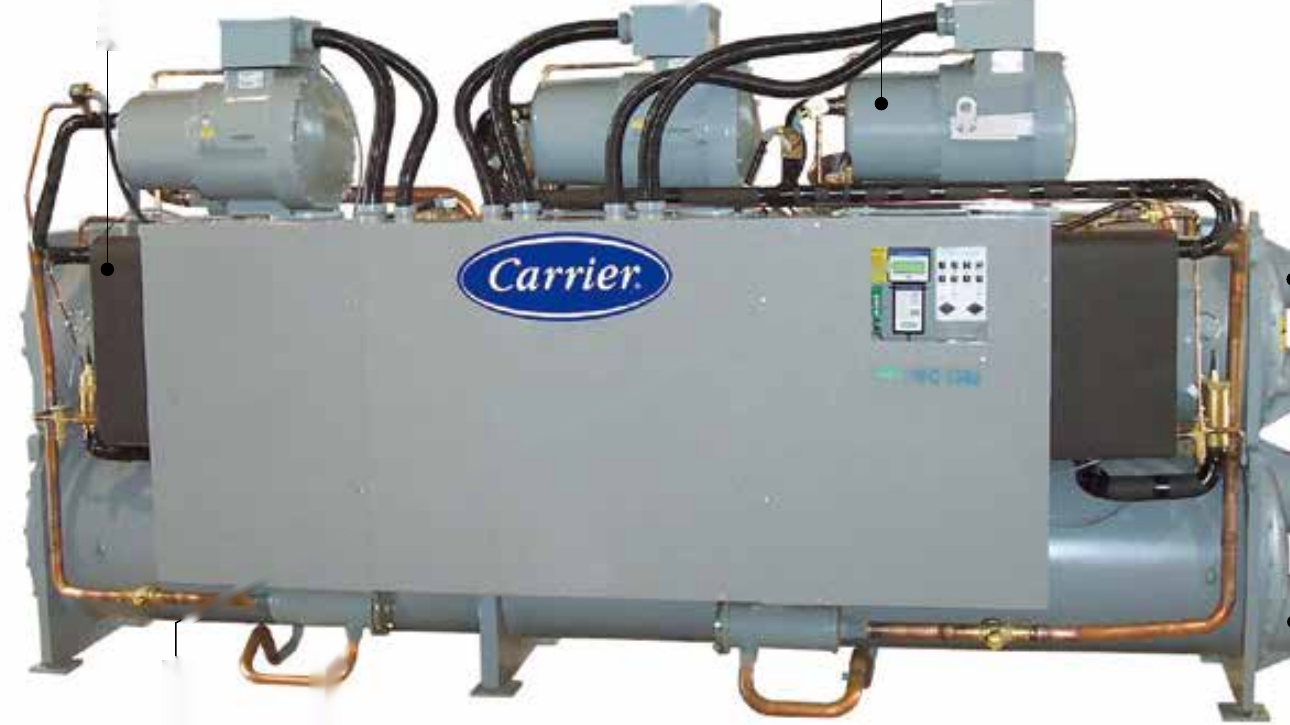

30HXC 스크류 냉동기 특징

2-Circuits 냉매 사이클

30HXC 스크류 냉동기의 가장 큰 특징은 냉매회로를 2개로 분리하여 독립적인 운전이 가능하여 부분부하 운전시 1개 냉매 회로를 정지시킴으로써 부분부하 효율을 극대화 할 수 있습니다. 또한 압축기 고장으로 인해 1개 냉매 사이클을 사용할 수 없는 상황이 오더라도 40%~65%까지의 냉방능력을 유지할 수 있기 때문에 상황에 따른 유연성이 뛰어난 제품입니다. 차지된 냉매를 빼지 않고 압축기 교체가 가능하기 때문에 유지, 보수측면에서도 경제적인 시스템입니다.

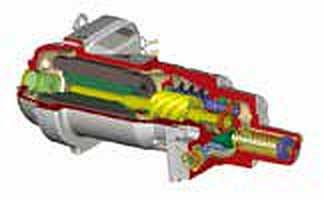

R-134A 냉매와 멀티 압축기 적용

오존층을 파괴하지 않는 환경적으로 우수한 HFC계열의 R-134A 냉매를 적용하여 몬트리올 의정서에 의한 영향을 받지 않습니다. 압축기는 냉매 냉각 방식의 밀폐형 타입으로 용량에 따라 2~4대 까지 사용함으로써 압축기 1대를 사용하는 냉동기보다 기동전류를 상대적으로 낮출 수 있기 때문에 빌딩 시스템을 안정화 할 수 있습니다. 그리고 50% 이하 부하에서 전체 운전시간의 57%를 차지하므로 멀티 압축기는 싱글 압축기보다 압축기 운전시간을 약 27% 절감할 수 있어 압축기의 수명을 연장할 수 있습니다.

EXV 및 Electronic Thermal-Dispersion 플로우 스위치 적용

전자식 팽창밸브(EXV)를 적용하여 모든 부하에서 더욱 정밀한 냉매량 제어가 가능해 졌고 그 결과 냉동기 운전의 대부분을 차지하는 부분부하의 효율을 상승시킬 수 있었습니다. 냉수량의 흐름을 감지하는 플로우 스위치는 일반적인 패들 타입 보다 훨씬 신뢰성이 뛰어난 Electric Thermal-Dispersion 을 사용하여 동파위험 없이 안전한 운전이 가능해 졌습니다.

Compact 사이즈로 설치비 절감

30HXC 냉동기의 최대 넓이가 1,015mm이하로 기존의 출입문을 이용, 냉동기 분할 없이 쉽게 반입할 수 있기 때문에 설치비를 최소화 할 수 있습니다.

이코노마이저 적용으로 냉방능력 및 효율 상승

판형 열 교환기, 이코노마이저 EXV, 필터드라이어로 조합한 이코노마이저 키트를 각 냉매 사이클에 적용하여 냉방능력 및 효율을 상승시켰습니다.

고효율 만액식 열 교환기 설계

"Flooded cooler"라고도 하며 튜브 사이드에 냉수가 흐르고 쉘 사이드에 냉매가 있는 열 교환기 방식입니다. 만액식 방식은 DX 또는 판형 열교환기 방식 보다 효율이 좋고 냉수측 오염도를 주기적으로 개선할 수 있기 때문에 장기적으로 일정한 열 교환 능력을 유지할 수 있습니다.

스크류 냉동기 30HXC와 30XW 차이점

Carrier 수냉식 스크류 냉동기 30HXC와 30XW의 가장 큰 차이는 설계 목적과 효율성입니다.
30HXC는 컴팩트한 구조와 이중 냉매 회로를 가진 신뢰성 높은 모델로, 설치 공간 제약이 있는 건물에 적합합니다.
반면 30XW는 AquaForce® 시리즈로 고효율·저소음·환경 친화성을 강조하며, 대형 상업·산업용에서 에너지 절감 효과가 뛰어납니다.

카탈로그 다운로드

수냉식 스크류냉동기의 상세 사양을 확인하세요.

📄 수냉식 스크류 냉동기(30HXC) 제품규격 공조용 📄 수냉식 스크류 냉동기(30HXC) 빙축열용 📄 수냉식 스크류 냉동기(30XW) 제품규격 공조용 📄 전체 카탈로그 (PDF) 📄 시스템 종합 카탈로그 (PDF)

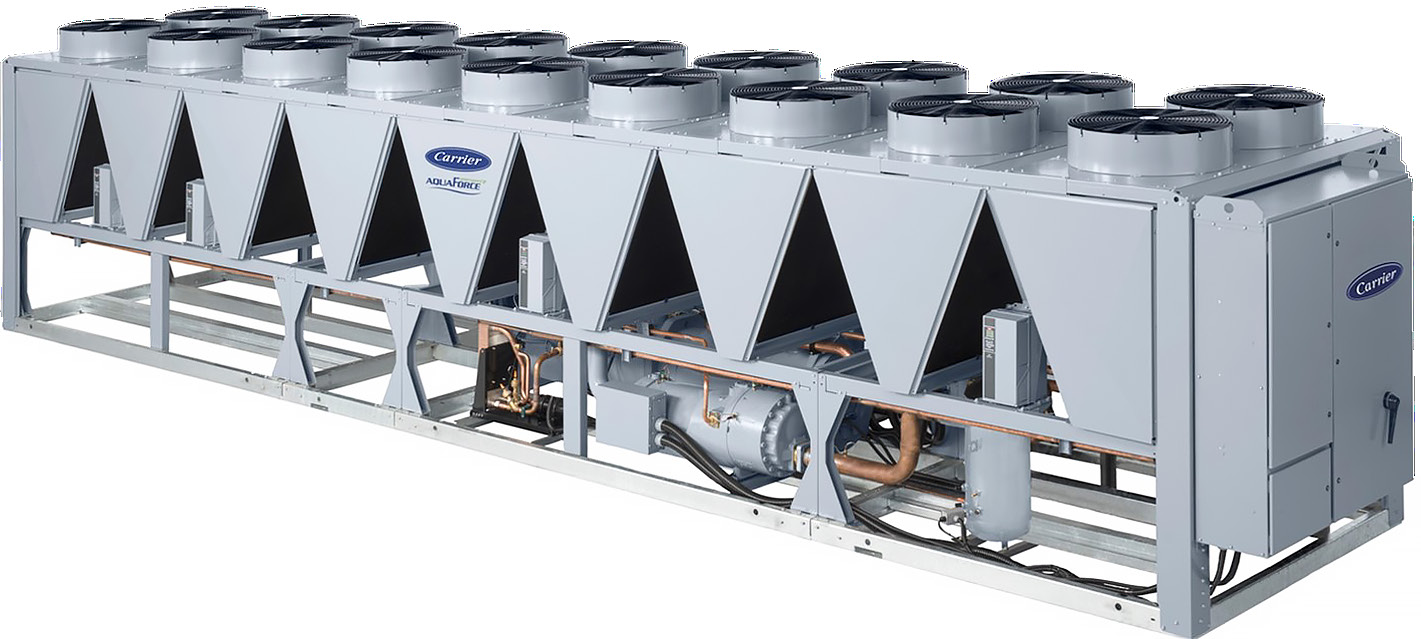

30XV 공냉식 인버터 스크류 냉동기

특징

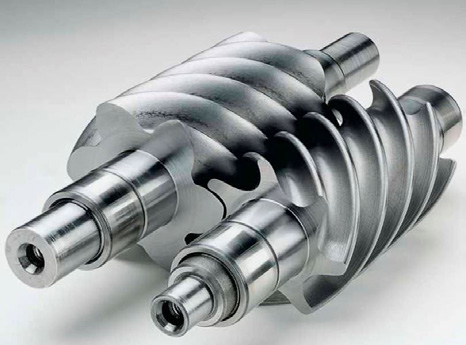

◆ 넓은 사용 범위

◆ 신속한 정전 복귀 운전

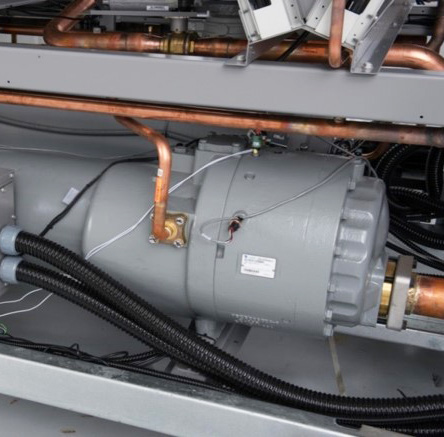

◆ 고효율 인버터 압축기

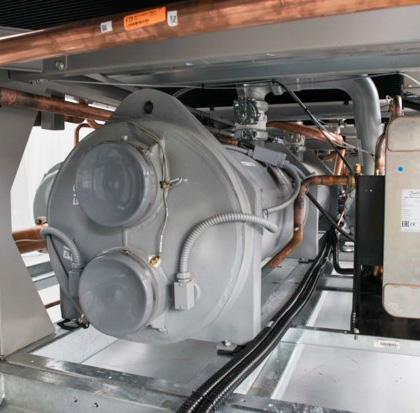

◆ 원격 증발기

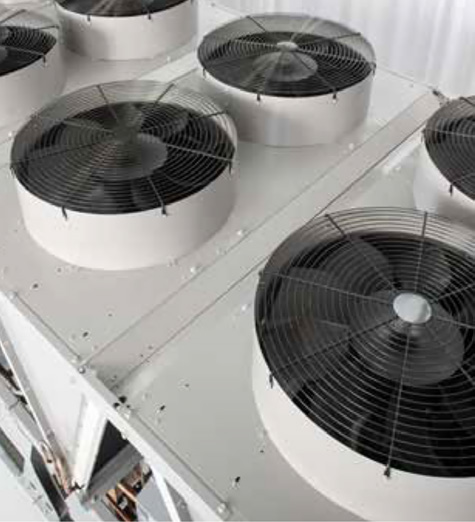

◆ 저소음 인버터 팬 설계

30XV 제품 라인업

◆ 외기온도 35℃ / 냉수 입출구온도 12·7℃ / 380V-3ph-60Hz / High Tier 기준

구분		단위	30XV
구분		단위	140	200	250	300	350	400	450
냉동기	냉동능력	kW	517	715	929	1,036	1,249	1,446	1,625
냉동기	냉동능력	USRT	147	203	264	295	355	411	462

카탈로그 다운로드

30XV 공냉식 인버터 스크류 냉동기의 상세 사양을 확인하세요.

📄 30XV 공냉식 인버터 스크류 냉동기 카탈로그 📄 전체 카탈로그 (PDF) 📄 시스템 종합 카탈로그 (PDF)

30XA 고효율 공냉식 스크류 냉동기 (2026년 단종)

특징

◆ R-134A 냉매와 스크류 압축기

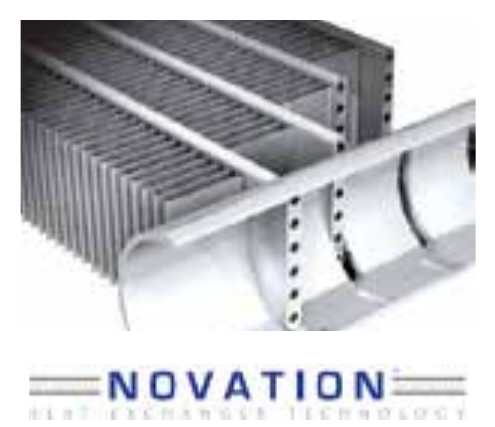

◆ 고효율 NOVATION MCHX 열 교환기 채용

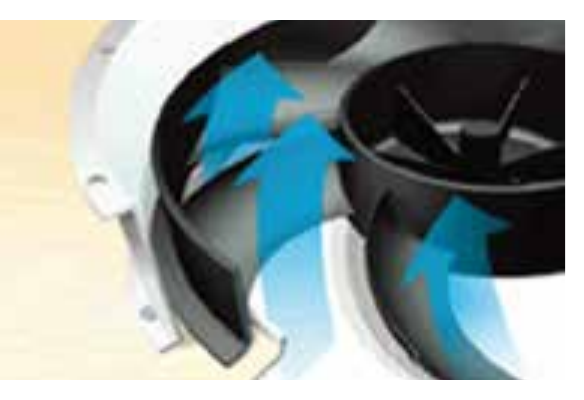

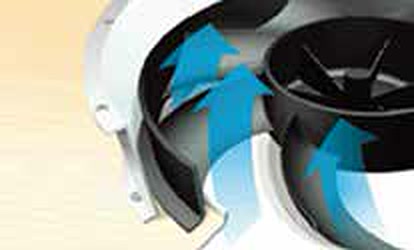

◆ 차세대 AeroAcoustic Fan 으로 저 소음 실현

◆ 이코노마이저 적용으로 냉방능력 및 효율 상승

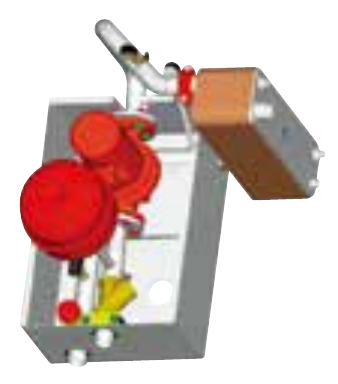

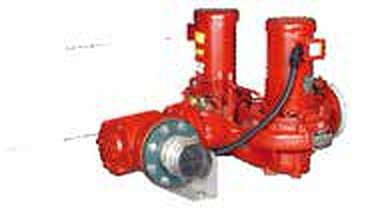

◆ HYDRONIC KIT 옵션

제품 라인업

◆ R-134a, 냉수 출구온도 5℃ / 7℃ 기준, 외기온도 35℃

30XA 표준형 (30XA-080 ~ 120)

구분			30XA
구분			080	090	100	110	120
일반	냉동 능력 (5℃)	USRT	72	81	90	98	106
	냉동 능력 (5℃)	kW	253	285	316	345	373
	냉동 능력 (7℃)	USRT	77	86	95	104	112
	냉동 능력 (7℃)	kW	271	302	334	366	394

30XA 표준형 (30XA-140 ~ 220)

구분			30XA
구분			140	160	180	200	220
일반	냉동 능력 (5℃)	USRT	127	145	163	185	202
	냉동 능력 (5℃)	kW	447	510	573	651	710
	냉동 능력 (7℃)	USRT	135	154	174	197	214
	냉동 능력 (7℃)	kW	475	542	612	693	752

30XA 표준형 (30XA-240 ~ 325)

구분			30XA
구분			240	260	280	300	325
일반	냉동 능력 (5℃)	USRT	220	239	256	275	292
	냉동 능력 (5℃)	kW	774	840	900	967	1,027
	냉동 능력 (7℃)	USRT	231	254	271	291	310
	냉동 능력 (7℃)	kW	812	893	953	1,023	1,090

30XA 표준형 (30XA-350 ~ 500)

구분			30XA
구분			350	400	450	500
일반	냉동 능력 (5℃)	USRT	310	367	406	437
	냉동 능력 (5℃)	kW	1,090	1,290	1,428	1,537
	냉동 능력 (7℃)	USRT	327	387	431	462
	냉동 능력 (7℃)	kW	1,150	1,361	1,516	1,625

30XA GS 그린스피드 (30XA-140 GS ~ 240 GS)

구분			30XA GS
구분			140 GS	160 GS	180 GS	200 GS	220 GS	240 GS
일반	냉동 능력 (5℃)	USRT	125	142	159	180	199	214
	냉동 능력 (5℃)	kW	439	498	560	634	701	752
	냉동 능력 (7℃)	USRT	132	150	169	190	212	227
	냉동 능력 (7℃)	kW	465	527	594	666	745	799

30XA GS 그린스피드 (30XA-260 GS ~ 350 GS)

구분			30XA GS
구분			260 GS	280 GS	300 GS	325 GS	350 GS
일반	냉동 능력 (5℃)	USRT	235	250	264	284	299
	냉동 능력 (5℃)	kW	826	879	930	998	1,050
	냉동 능력 (7℃)	USRT	249	265	280	301	317
	냉동 능력 (7℃)	kW	877	934	986	1,058	1,114
